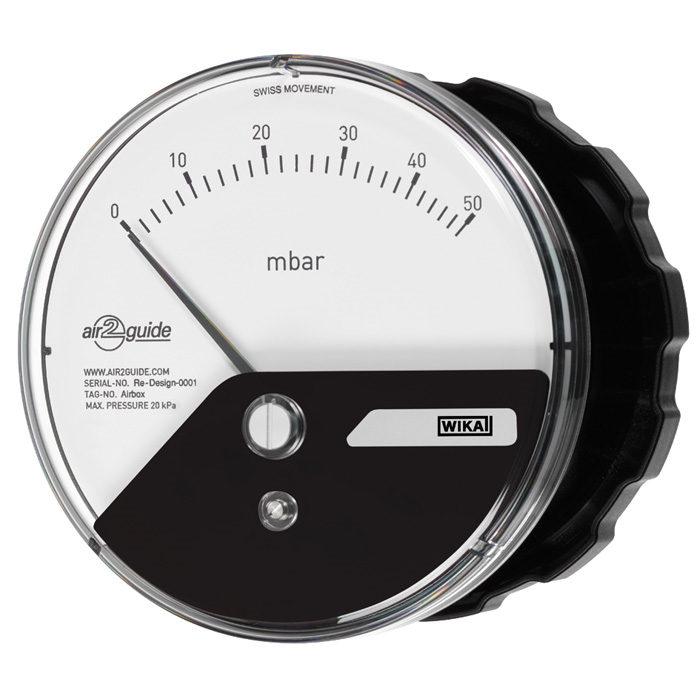

Đồng hồ đo áp suất Wika model A2G-10

Mô tả

Ứng dụng đồng hồ đo áp suất Wika model A2G-10

• Đối với khí khô, sạch, không xâm thực, thường là không khí
• Giám sát máy thổi và máy thở
• Giám sát bộ lọc qua chênh áp
• Áp suất dương trong phòng sạch
• Áp suất dương và âm trong buồng cách ly

Tính năng sản phẩm

• Điều chỉnh 0 ở phía trước
• Gắn và tháo đơn giản
• Cấu trúc hai phần (phần tử đo và vỏ)
• Thang đo dao động từ 0,2 InWC (50 Pa) đến 50 InWC (12.500 Pa)

Thông số kỹ thuật

Thiết kế Theo EN 837-3 và các quy định của HVAC

Kích thước danh nghĩa 4½ ”

Sự chính xác ± 3.0% của toàn bộ nhịp ± 5,0% toàn nhịp, phạm vi ≤ 0,5 InWC (125 Pa)

Các dãy 0 / 0,2 InWC (50 Pa) đến 0/50 InWC (12.500 Pa)

Đơn vị áp suất InWc (tiêu chuẩn) Các đơn vị khả dụng khác: kPa, Pa, mmWC, cmWC, mmHg

Phạm vi kết hợp Bắt đầu từ -0.1 / +0.1 InWC (-25 / + 25 Pa) (có sẵn các đơn vị áp suất khác và thang đo kép)

Giới hạn áp suất Ổn định: giá trị toàn quy mô Dao động: giá trị toàn quy mô

An toàn quá áp 80 InWC (20 kPa)

Áp suất làm việc tối đa (áp suất tĩnh 80 InWC (20 kPa)

Giới hạn nhiệt độ Môi trường xung quanh: -22 ° F … 176 ° F (-30oC … + 80oC) Phương tiện: 3 ° F … 122 ° F (-16oC … + 50oC)

Lỗi nhiệt độ Lỗi bổ sung khi nhiệt độ thay đổi từ nhiệt độ tham chiếu 68 ° F (20 ° C) + 0,5% nhịp cho mỗi lần tăng hoặc giảm 18 ° F (10 ° K).

Bảo vệ sự xâm nhập NEMA 3 (IP 54 trên EN 60529 / IEC 529)

Kết nối quá trình Nhựa dẻo Ngàm dưới (LM) hoặc ngàm sau G 1/8 cái cho đầu nối ống Được cung cấp cùng với bộ điều hợp ống thẳng hoặc góc cạnh 1/8 “, 3/16″ (tiêu chuẩn). Có sẵn bộ điều hợp ngạnh ống 1/4 ”

Màng ngăn cách Cao su silicone

Chuyển động Truyền từ tính không ma sát

Quay số Nhôm, quy mô hơn 90 độ góc

Con trỏ Nhựa đen

Vỏ bọc / lắp Nhựa nhiệt dẻo màu đen, chống va đập cao

Cửa sổ Polycarbonate
