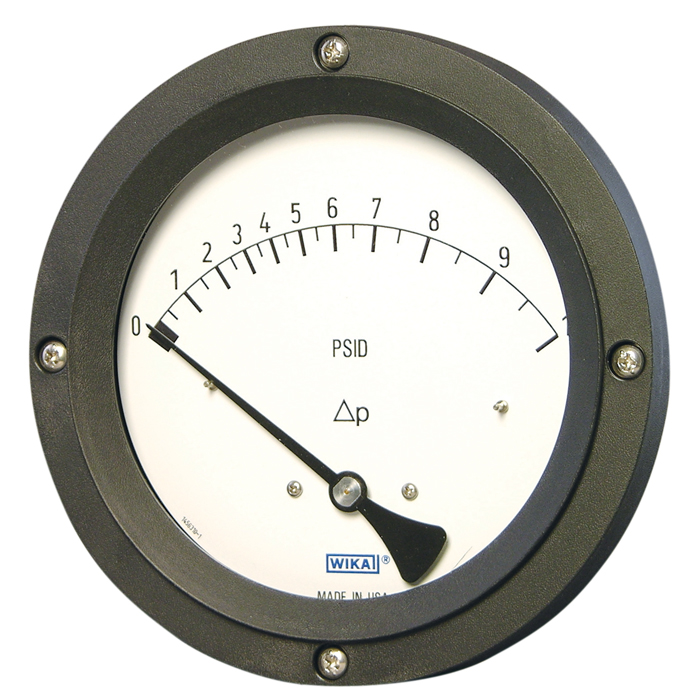

Đồng hồ đo áp suất Wika model 700.04

Mô tả

Ứng dụng

• Để sử dụng trong các ứng dụng đo lường yêu cầu áp suất quá trình chênh lệch / tĩnh cao.
• Thích hợp để đo áp suất giảm qua các bộ lọc, bộ lọc, bộ phân tách, v.v.

Tính năng sản phẩm

• Phần tử cảm biến piston từ tính
• Vỏ nhựa nhiệt dẻo chắc chắn
• Trường chất lỏng có thể lấp đầy
• Áp suất làm việc tối đa 6000 psig (400 hời)
• Phạm vi áp suất chênh lệch đến 100 PSID (7 bard)

Thông số kỹ thuật

Kích thước danh nghĩa 2½ ”& 4½” (63 mm & 115 mm)

Sự chính xác ± 2% của nhịp (khi tăng áp suất)

Phạm vi quy mô 0/5 psid đến 0/100 psid (0/350 mbard đến 0/7 bard)

Áp suất làm việc an toàn tối đa 6000 psig (400 mặc cả)

Nhiệt độ hoạt động Môi trường xung quanh: -40 ° F đến 200 ° F (-40 ° C đến + 93,3 ° C) Phương tiện: -40 ° F đến 200 ° F (-40 ° C đến + 93,3 ° C)

Bảo vệ thời tiết NEMA 4X

Kết nối áp suất Tiêu chuẩn: 1/4 ”NPT nữ, kết nối ngược Tùy chọn: 1/2 ”NPT nữ, kết nối ngược, với bộ điều hợp 1/4 ”NPT nữ, kết nối bên 1/2 ”NPT nữ, kết nối bên cạnh, với bộ điều hợp

Phần tử cảm biến, các bộ phận bị thấm ướt bên trong Nam châm gốm và 316 SS

Khối cảm biến Nhôm anod hóa đen – tiêu chuẩn 316L SS – tùy chọn

Chất đàn hồi (vòng chữ O) Viton – tiêu chuẩn Buna N hoặc Ethylene propylene – tùy chọn

Vỏ và gờ Nhựa nhiệt dẻo gia cố bằng sợi thủy tinh

Quay số Nhôm trắng với chữ đen

Con trỏ Nhôm đen

Cửa sổ Acrylic – tiêu chuẩn Kính an toàn nhiều lớp – tùy chọn
