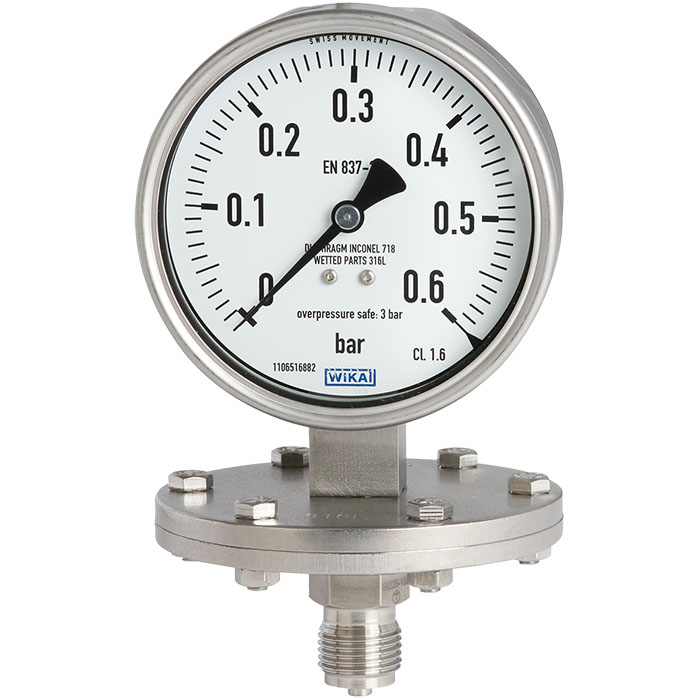

Đồng hồ đo áp suất Wika Model 432.50

Mô tả

Ứng dụng

• Được fill dầu glycerine phù hợp cho các ứng dụng có xung áp suất động cao hoặc rung động
• Thích hợp trong môi trường ăn mòn đối với môi trường khí, lỏng hoặc có độ nhớt cao.
• Công nghiệp chế biến: hóa chất / hóa dầu, nhà máy điện, khai thác mỏ, trên và ngoài khơi, công nghệ môi trường, cơ khí chế tạo và xây dựng nhà máy
• Trong các ngành công nghiệp chế biến, chúng có thể được lắp đặt trong các ứng dụng có chất dẻo, ăn mòn cao.
• Đồng hồ đo áp suất dạng màng, còn được gọi là đồng hồ áp suất, thích hợp cho các điều kiện áp suất thấp và quá áp
• Đồng hồ đo áp suất màng thiết kế tiêu chuẩn của WIKA (bằng thép không gỉ hoặc Inconel) đáp ứng tiêu chuẩn NACE 0175, lên đến 120 ° C và thích hợp cho các ứng dụng khí chua

Tính năng đặc biệt

• Kết nối quy trình mặt bích có ren hoặc mở
• Nhiều lựa chọn vật liệu đặc biệt
• Tất cả các cấu trúc bằng thép không gỉ
• An toàn quá áp cao
• Phạm vi từ 6 “H20 (16 mbar)

Thông số kỹ thuật

• Design : EN 837-3
• Sizes : 4” & 6” (100 & 160 mm)
• Accuracy class : ± 2.5% of span
• Ranges : Vacuum / Compound to 300 psi (20 bar) Pressure from 6” H2O (16 mbar) to 100″ H2O (250 mbar), 6″ (160 mm) flange diameter Pressure from 6 psi (400 mbar) to 360 psi (25 bar), 4” (100 mm) flange diameter or other equivalent units of pressure or vacuum
• Working pressure : Steady: full-scale value Fluctuating: 0.9 x full-scale value
• Overpressure safety : 5 x full-scale value, not exceeding 600 psi (40 bar)
• Operating temperature Ambient: -4°F to +140°F (-20oC to +60oC) Medium: +212°F (+100oC) maximum Storage: -40o to +158°F (-40oF to +70oC) -4oF to + 158oF (-20oC to +70oC) for ranges ≤25 H2O (60mbar)
• Temperature error Additional error when temperature changes from reference temperature of 68°F (20°C) ±0.8% of span for every 18°F (10°K) rising or falling.
• Weather protection Weather resistant (NEMA 3 / IP54) – dry case Weather tight (NEMA 4X / IP66) – liquid-filled case
• Case and upper diaphragm housing Material: stainless steel Case with pressure relief disc and stainless steel bayonet ring
• Pressure connection and lower diaphragm housing Material: 316L SS Lower mount (LM) ½” NPT female
• Diaphragm element ≤ 100” H2O (250 mbar): 316 SS with PTFE lining > 100” H2O (250 mbar): Inconel® (NiCr-alloy) with PTFE lining All ranges with FPM (Viton) sealing gasket
• Movement Material: stainless steel
• Dial White aluminum with black lettering
• Pointer Black aluminum, adjustable – Type 432.50 Black aluminum, non-adjustable – Type 433.5
• Window Laminated safety glass with Buna-N gasket
• Case fill Standard dry Glycerine 86.5% – Type 433.50
