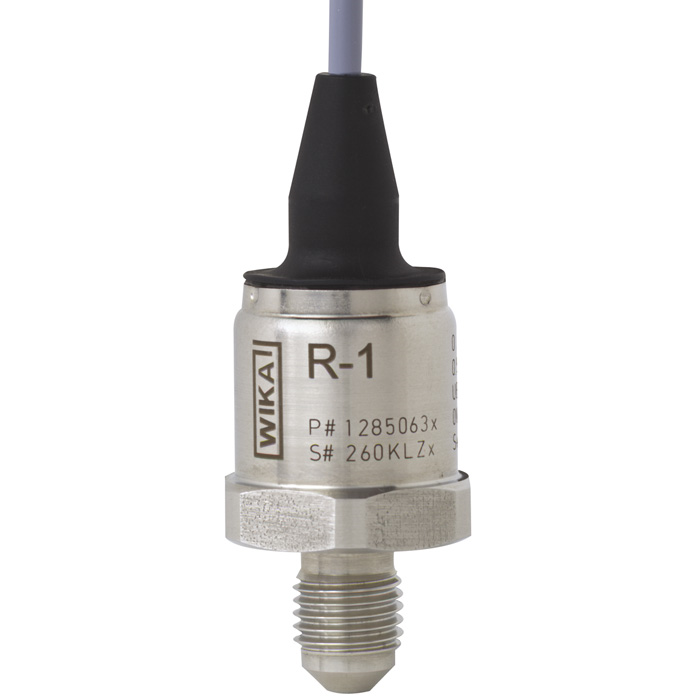

Cảm biến áp suất Wika model R-1

Mô tả

Cảm biến áp suất Wika model R-1 là dòng cảm biến Wika được sử dụng khá nhiều tại Việt Nam.Công ty TNHH kỹ thuật VDIC là đơn vị chuyên nhập khẩu và phân phối các sản phẩm của Wika. Chúng tôi luôn có sẵn kho số lượng lớn đầy đủ các model và dãi đo khác nhau để phục vụ quý khách hàng. Liên hệ ngay VDIC để được hỗ trợ tốt nhất.

Ứng dụng cảm biến Wika model R-1

Là dòng cảm biến áp suất wika cao cấp, model R-1 được ứng dụng rộng rãi trong thực tế. Hai ứng dụng quan trọng nhất là :

• Ứng dụng cho máy nén
• Thiết bị ngưng tụ

Tính năng đặc biệt

• Các bộ phận được làm ướt từ thép không gỉ
• Chịu được tất cả các chất làm lạnh thông thường
• Thiết kế trường hợp đặc biệt để có độ kín ngưng tụ tốt nhất có thể
• Có thể dán nhãn riêng

Mô tả cảm biến áp suất Wika Model R-1

• Lĩnh vực ứng dụng trong công nghệ làm lạnh và điều hòa không khí Máy phát áp suất model R-1 đã được thiết kế tối ưu cho các yêu cầu cụ thể của công nghệ làm lạnh và điều hòa không khí.
• Cấu trúc nguyên khối của nó phù hợp với nhu cầu sử dụng con dấu ở phía quy trình. Điều này cho phép sử dụng kiểu R-1 với tất cả các chất làm lạnh điển hình.
• Độ tin cậy tuyệt vời Tế bào màng mỏng được hàn kín, khô, đảm bảo độ kín khít lâu dài. Hơn nữa, những tế bào hiệu quả này, được chế tạo bằng kỹ thuật phún xạ, có tính ổn định lâu dài và áp suất nổ rất cao.
• Tỷ lệ giá / hiệu suất hấp dẫn Việc sản xuất trên dây chuyền sản xuất có độ linh hoạt cao cũng mang lại tỷ lệ giá thành hiệu quả rất hấp dẫn với số lượng cao hơn.

Thông số kỷ thuật

• Dãy đo Đồng hồ đo áp suất Phạm vi đo 0 … 6 0 … 10 0 … 15 0 … 16 0 … 20 0 … 25 0 … 30 Giới hạn quá áp 20 20 32 32 50 50 80 Áp suất nổ 100100 160 160 250 250 400 Dải đo 0 … 35 0 … 40 0 ​​… 45 0 … 50 0 … 60 0 … 100 0 … 160 Giới hạn quá áp 80 80 80 80 80 200 320 Áp suất nổ 400 400 400 400 400 800 1.000 psi Phạm vi đo 0 … 100 0 … 150 0 … 200 0 … 250 0 … 300 0 … 350 0 … 400 Giới hạn quá áp 290 290 460 460 720 720 720 Áp suất nổ 1.450 1.450 2.300 2.300 3.600 3.600 3.600 Dải đo 0 … 450 0 … 500 0 … 550 0 … 600 0 … 650 0 … 700 0 … 750 Giới hạn quá áp 1.100 1.100 1.100 1.100 1.100 1.100 1.100 Áp suất nổ 5.800 5.800 5.800 5.800 5.800 5.800 5.800 Dải đo 0 … 800 0 … 850 0 … 1.500 0 … 2.400 Giới hạn quá áp 1.100 1.100 2.900 4.600 Áp suất nổ 5.800 5.800 11.600 14.500 Khoảng đo chân không và +/- thanh Phạm vi đo -1 … +7 -1 … +9 -1 … +10 -1 … +15 -1 … +20 Giới hạn quá áp 20 20 20 32 50 Áp suất nổ 100 100 100 160 250 Phạm vi đo -1 … +25 -1 … +29 -1 … +45 -0,5 … +7 -0,5 … +10 Giới hạn quá áp 50 80 120 20 20 Áp suất nổ 250 400 550 100 100 psi Phạm vi đo -30 inHg … +100 -30 inHg … +145 -30 inHg … +200 -30 inHg … +250 -30 inHg … +300 Giới hạn quá áp 290 290 460 460 720 Áp suất nổ 1.450 1.450 2.300 2.300 3.600 Phạm vi đo -30 inHg … +350 -30 inHg … +400 -30 inHg … +450 -30 inHg … +500 -30 inHg … +550 Giới hạn quá áp 720 1.100 1.100 1.100 1.100 Áp suất nổ 3.600 5.800 5.800 5.800 5.800 Phạm vi đo -30 inHg … +600 Giới hạn quá áp 1.100 Áp suất nổ 5.800 Các dải đo khác theo yêu cầu
• Các phiên bản có thể lựa chọn Loại tín hiệu Tín hiệu Dòng điện (2 dây) 4 … 20 mA Điện áp (3 dây) DC 1 … 5 V DC 0 … 10 V Tỷ lệ (3-dây) DC 0,5 … 4,5 V Các tín hiệu đầu ra khác có sẵn theo yêu cầu Tải trong Ω Dòng điện (2-dây): ≤ (nguồn điện – 7 V) / 0,02 A Điện áp (3 dây):> tối đa. tín hiệu đầu ra / 1 mA Tỷ lệ (3-dây):> max. tín hiệu đầu ra / 1 mA Cung cấp điện áp Nguồn cấp Nguồn cung cấp phụ thuộc vào tín hiệu đầu ra đã chọn ■ 4 … 20 mA: DC 7 … 30 V ■ DC 1 … 5 V: DC 8 … 30 V ■ DC 0 … 10 V: DC 14 … 30 V ■ DC 0,5 … 4,5 V: DC 4,5 … 5,5 V Điều kiện tham chiếu (theo IEC 61298-1) Nhiệt độ 59 … 77 ° F (15 … 25 ° C) Áp suất không khí 12,5 … 15,4 psi (860 … 1,060 mbar) Độ ẩm 45 … 75% tương đối Nguồn cấp DC 24 V Chức vụ danh nghĩa Được hiệu chỉnh ở vị trí lắp thẳng đứng với quy trình kết nối hướng xuống dưới.
• Thông số kỹ thuật chính xác Độ chính xác ở các điều kiện tham chiếu ≤ 2% nhịp Bao gồm độ không tuyến tính, độ trễ, độ lệch 0 và giá trị kết thúc độ lệch (tương ứng với lỗi đo được theo IEC 61298-2). Sai số nhiệt độ ở -13 … 185 ° F (-25 … +85 ° C) Hệ số nhiệt độ trung bình của điểm 0: điển hình ≤ 0,5% nhịp / 10 K Hệ số nhiệt độ trung bình của khoảng: ≤ 0,3% nhịp / 10 K Độ trôi dài hạn (theo IEC 61298-2) ≤ 0,3% nhịp / năm Thời gian phản hồi Cài đặt thời gian ≤ 5 ms Điều kiện hoạt động Bảo vệ chống xâm nhập (theo IEC 60529) Bảo vệ chống xâm nhập phụ thuộc vào loại điện kết nối. ■ Đầu nối tròn M12 x 1: IP67 ■ Dòng Metri-Pack 150: IP67 ■ Ổ cắm cáp: IP69K Bảo vệ xâm nhập đã nêu chỉ áp dụng khi được cắm vào sử dụng các đầu nối giao phối có sự xâm nhập thích hợp sự bảo vệ. Nhiệt độ ■ Trung bình: -40 … +100 ° C -40 … +212 ° F ■ Môi trường xung quanh: -25 … +85 ° C -13 … +185 ° F ■ Bảo quản: -25 … +85 ° C -13 … +185 ° F Ổn định Áp lực
• Xử lý kết nối Các phiên bản có thể lựa chọn Kích thước ren tiêu chuẩn EN 837 G ¼ B ANSI / ASME B1.20.1 ⅛ NPT ¼ NPT ISO 7 R ¼ KS PT ¼ SAE 7 / 16-20 UNF-2A côn 90 ° 7 / 16-20 UNF-2B Schrader nữ Kết nối điện Kháng ngắn mạch S + so với 0V Bảo vệ phân cực ngược UB so với 0V Bảo vệ quá áp DC tối đa 36 V Điện áp cách điện DC 500 V
• Nguyên vật liệu Kết nối cảm biến và quy trình từ thép không gỉ Các bộ phận không bị ướt ■ Vỏ từ thép không gỉ ■ Kết nối điện từ sợi thủy tinh chịu lực cao nhựa gia cố PBT GF 3

Liên hệ mua hàng và hỗ trợ kỹ thuật : 0395 498 439

Xem thêm : Đồng hồ đo áp suất WIKA
