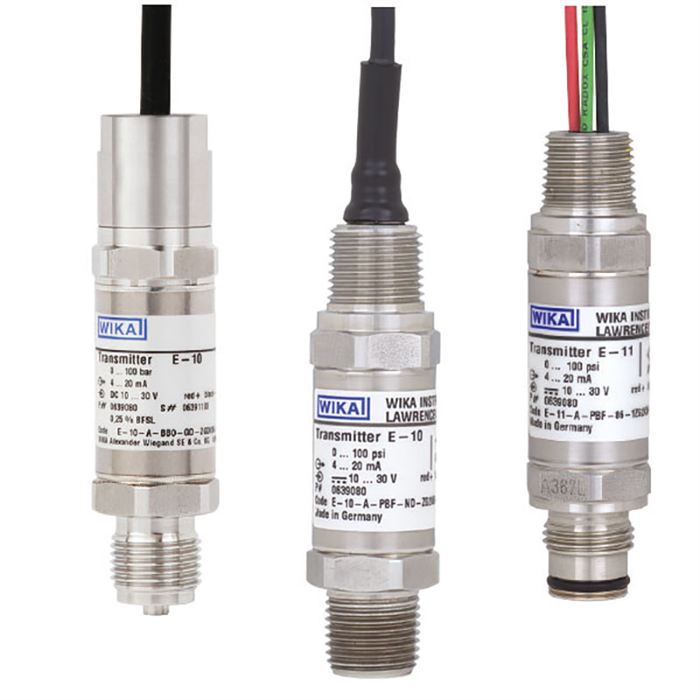

Cảm biến áp suất wika model E-10, E-11

Mô tả

Ứng dụng của cảm biến áp suất wika model E-10, E-11

• Giám sát lỗ khoan
• Công nghiệp lọc hóa dầu
• Nền tảng khoan và đường ống
• Máy nén khí

Tính năng đặc biệt của cảm biến áp suất wika model E-10, E-11

• CSA và FM đã được phê duyệt là “chống nổ” cho loại I, div. 1 khu vực nguy hiểm ATEX được phê duyệt là “vỏ bọc chống cháy” cho II 2 G Ex d II C
• Đầu ra hiện tại hoặc điện áp
• Được thiết kế cho các điều kiện môi trường khắc nghiệt
• Phiên bản năng lượng thấp có sẵn dưới dạng tùy chọn

Mô tả cảm biến áp suất wika model E-10, E-11

• Cảm biến áp suất wika model E-10 và E-11 được thiết kế đặc biệt cho nhu cầu cao của các ứng dụng dầu khí công nghiệp.
• Các bộ truyền áp suất này có thể được phân phối với các tín hiệu tương tự khác nhau từ 4 … 20 mA đến phiên bản công suất thấp với DC 1 … 5 V. Chúng có khả năng chống rung, tăng áp suất và độ ẩm xâm nhập đặc biệt cao. Hơn nữa, các bộ truyền áp suất này đáp ứng khả năng bảo vệ chống xâm nhập IP 67 (NEMA 4x).
• Trên mỗi thiết bị riêng biệt, việc kiểm tra chất lượng và hiệu chuẩn toàn diện được thực hiện để có thể đảm bảo độ chính xác ≤ 0,5%. Bù nhiệt độ đảm bảo độ chính xác và ổn định lâu dài, ngay cả với những biến động mạnh của nhiệt độ môi trường.
• Các mẫu E-10 và E-11 phù hợp cho các ứng dụng khí chua và có tính năng chống nứt ứng suất sunfua đặc biệt cao khi tiếp xúc với khí lưu huỳnh.
• Các bộ truyền áp suất được phê duyệt là “chống nổ” cho cấp I, II, III, div. 1 khu vực nguy hiểm đối với FM và CSA cũng như “chống cháy” cho II 2 G Ex d II C to ATEX.

Thông số kỹ thuật cảm biến áp suất wika model E-10, E-11

• Tín hiệu đầu ra Loại tín hiệu Tín hiệu Dòng điện (2 dây) 4 … 20 mA Điện áp (3 dây) DC 0 … 5 V DC 0,5 … 4,5 V DC 1 … 5 V (công suất thấp) DC 0 … 10 V Tải trong Ω 4 … 20 mA: ≤ (nguồn điện – 10 V) / 0,02 A DC 0 … 5 V:> tín hiệu đầu ra tối đa / 1 mA DC 0,5 … 4,5 V:> 100k DC 1 … 5 V> 100k DC 0 … 10 V:> tín hiệu đầu ra tối đa / 1 mA Cung cấp điện áp
• Nguồn cấp Nguồn cung cấp phụ thuộc vào tín hiệu đầu ra đã chọn. 4 … 20 mA: DC 10 … 30 V DC 0 … 5 V: DC 10 … 30 V DC 0,5 … 4,5 V: DC 5 … 30 V DC 1 … 5 V: DC 6 … 30 V DC 0 … 10 V: DC 14 … 30 V Tối đa sự tiêu thụ năng lượng 1 W Điều kiện tham chiếu (theo IEC 61298-1)
• Nhiệt độ 15 … 25 ° C [59 … 77 ° F]
• Áp suất không khí 860 … 1,060 mbar Độ ẩm 45 … 75% r. h. Nguồn cấp DC 24 V
• Vị trí lắp đặt Được hiệu chỉnh ở vị trí lắp thẳng đứng với quy trình kết nối hướng xuống dưới.
• Thông số kỹ thuật chính xác Độ chính xác ở các điều kiện tham chiếu 0,5% nhịp Bao gồm độ không tuyến tính, độ trễ, độ lệch 0 và giá trị kết thúc độ lệch (tương ứng với lỗi đo được theo IEC 61298-2). Tính phi tuyến tính (theo IEC 61298-2) ≤ 0,2% nhịp (BFSL) Không lặp lại ≤ 0,1% nhịp Sai số nhiệt độ trong phạm vi 0 … 80 ° C [32 … 176 ° F] Hệ số nhiệt độ trung bình của điểm 0: ≤ 0,2% nhịp / 10 K
• Hệ số nhiệt độ trung bình của khoảng: ≤ 0,2% nhịp / 10 K Cài đặt thời gian ≤ 2 ms ≤ 10 ms (ở nhiệt độ trung bình <-30 ° C [-22 ° F] và dải đo ≤ 0 … 25 bar; cho kiểu E-11) Sự ổn định lâu dài ≤ 0,2% nhịp / năm
• Điều kiện hoạt động Bảo vệ chống xâm nhập (theo IEC 60529) IP67 (NEMA 4x) Chống rung (theo IEC 60068-2-6) 20 g 10 g (đối với biến thể ½ ống NPT đực, với ổ cắm cáp trong chậu) Chống va đập (theo IEC 60068-2-27) 1.000 g (sốc cơ học) 100 g (đối với biến thể ½ ống dẫn NPT đực, với cáp trong chậu đầu ra) Phạm vi nhiệt độ cho phép 1) cho các thiết bị theo ATEX và IECEx Môi trường xung quanh và phương tiện: T6: -40 … +60 ° C T5: -40 … +75 ° C T4: -40 … +102 ° C T6: -40 … +140 ° F T5: -40 … +167 ° F T4: -40 … +215 ° F Lưu trữ: -40 … +102 ° C -40 … +215 ° F -40 ° C [-40 ° F] chỉ có giá trị khi không sử dụng niêm phong. Các niêm phong từ NBR chỉ chấp nhận được ở -30 ° C [-22 ° F]. Vật liệu bịt kín từ FPM / FKM chỉ chấp nhận được ở -15 ° C [5 ° F]. cho các công cụ trên mỗi FM, CSA Môi trường xung quanh và phương tiện: T6: -40 … +60 ° C T4: -40 … +105 ° C T6: -40 … +140 ° F T4: -40 … +221 ° F Lưu trữ: -40 … +105 ° C -40 … +221 ° F -40 ° C [-40 ° F] chỉ có giá trị khi không sử dụng niêm phong. Các niêm phong từ NBR chỉ chấp nhận được ở -30 ° C [-22 ° F]. Vật liệu bịt kín từ FPM / FKM chỉ chấp nhận được ở -15 ° C [5 ° F]. 1) Phạm vi nhiệt độ trung bình bị hạn chế cho các ứng dụng oxy: -20 … +60 ° C [-4 … +140 ° F] Chống cháy nổ ATEX và IECEx II 2G Ex db IIC T6 … T1 Gb (KEMA 05 ATEX 2240 X) Ví dụ db IIC T6 … T1 Gb (IECEx DEK 15.0048X) FM XP / I / 1ABCD / T6, T4 DIP / II, III / 1 EFG / T6, T4 loại 4 CSA Lớp I, bộ phận 1, nhóm A, B, C và D Hạng II, bộ phận 1, nhóm E, F và G Cấp III, phân khu 1 Loại 4X Xử lý kết nối Xử lý kết nối cho mô hình E-10 Xử lý kết nối theo kích thước luồng DIN 3852-E 1) G ¼ A EN 837 G ¼ B G ¼ nữ G ½ B ANSI / ASME B1.20.1 ⅛ NPT ¼ NPT ¼ NPT nữ ½ NPT 1) Tối đa môi trường xung quanh và phạm vi nhiệt độ trung bình, niêm phong để kết nối quy trình: -30 … +100 ° C Xử lý kết nối cho mô hình E-11 Đối với các kết nối quy trình xả có một lựa chọn hạn chế phạm vi đo lường Quá trình kết nối mỗi Kích thước chủ đề có sẵn cho đo lường các dãy – G ½ B tuôn ra 0 … 2,5 đến 0 … 600 thanh – G 1 B tuôn ra 0 … 0,4 đến 0 … 1,6 thanh Niêm phong cho mô hình E-11 Niêm phong cho mô hình E-11 NBR tiêu chuẩn Tùy chọn 1 FPM / FKM Tùy chọn 2 EPDM Niêm phong hạn chế vật liệu cho quy trình xả G ½ B kết nối Vật liệu Max. phạm vi đo lường T = -40 ° C [-40 ° F] T = -30 ° C [-22 ° F] T = -15 ° C [5 ° F] T = 105 ° C [221 ° F] NBR – 600 bar 600 bar 600 bar FPM / FKM – – 400 bar 400 bar EPDM 200 thanh 200 thanh 200 thanh 200 thanh
