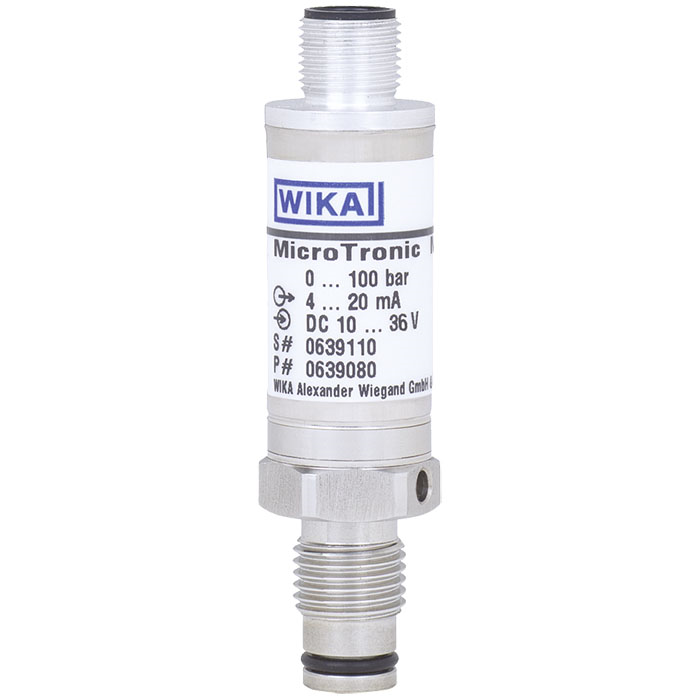

Cảm biến áp suất wika model M-10 , M-11

Mô tả

Ứng dụng cảm biến áp suất wika model M-10 , M-11

• Chế tạo máy móc
• Thủy lực và khí nén
• Các ứng dụng công nghiệp chung

Tính năng đặc biệt của cảm biến áp suất wika model M-10 ,M-11

• Phạm vi đo từ 0 … 6 đến 0 … 1,000 bar [0 … 500 đến 0 … 15,000 psi
• Đầu ra hiện tại và điện áp
• Bảo vệ chống xâm nhập IP65 hoặc IP67
• Các bộ phận và vỏ được làm ướt từ thép không gỉ
• Chân không chặt chẽ

Mô tả cảm biến áp suất wika model M-10 , M-11

• Cảm biến áp suất wika model M-10 hoặc M-11 là một trong những cảm biến áp suất công nghiệp mỏng nhất và nhỏ nhất trên thị trường. Do đó, nó cung cấp giải pháp lý tưởng cho các ứng dụng nơi không gian lắp đặt bị hạn chế.
• Mạnh mẽ Mặc dù có thiết kế mỏng và nhỏ gọn, các mẫu M-10 và M-11 được thiết kế cho dải áp suất cao lên đến 1.000 thanh. Tế bào đo màng mỏng, thông qua thiết kế tối ưu hóa kết nối quy trình của nó, đảm bảo đo lường cao hiệu suất, ngay cả với tải động và áp suất cực lớn gai.
• Tóm lược Các mô hình M-10 và M-11 cung cấp độ chính xác 0,5%. Trong kết hợp với sự ổn định lâu dài đặc biệt, đáng tin cậy đảm bảo thu được các giá trị đo được.
• Tuôn ra Cảm biến áp suất kiểu M-11 có quy trình xả kết nối, làm cho nó khác biệt so với các kết nối thu nhỏ khác cảm biến áp suất. Kết nối quá trình này đặc biệt phù hợp với phép đo trong môi trường có độ nhớt cao, bị ô nhiễm hoặc kết tin

Thông số kỹ thuật cảm biến áp suất wika model M-10 , M-11

• Dòng điện (2 dây) 4 … 20 mA Điện áp (3 dây) DC 1 … 5 V DC 0,1 … 10 V
• Các tín hiệu đầu ra khác theo yêu cầu Tải trong Ω 4 … 20 mA: ≤ (nguồn điện – 10 V) / 0,02 A DC 1 … 5 V:> 10k DC 0,1 … 10 V:> 20k Cung cấp điện áp
• Nguồn cấp Nguồn cung cấp phụ thuộc vào tín hiệu đầu ra đã chọn 4 … 20 mA: DC 10 … 35 V DC 1 … 5 V: DC 8 … 35 V DC 0,1 … 10 V: DC 14 … 35 V
• Mô hình M-10 và M-11 có thể được sử dụng với tối đa DC 36 V. Phê duyệt CSA có hiệu lực lên đến tối đa DC 35 V. Tổng mức tiêu thụ hiện tại
• Đầu ra hiện tại (2 dây): Dòng tín hiệu, tối đa. 25 mA Điện áp đầu ra (3 dây): 8 mA
• Điều kiện tham chiếu (theo IEC 61298-1) Nhiệt độ 15 … 25 ° C (59 … 77 ° F) Áp suất không khí 860 … 1,060 mbar (12,5 … 15,4 psi)
• Độ ẩm 45 … 75% r. h. Nguồn cấp DC 24 V Chức vụ danh nghĩa Được hiệu chỉnh ở vị trí lắp thẳng đứng với kết nối quy trình hướng xuống dưới. Thông số kỹ thuật chính xác Độ chính xác ở nhiệt độ phòng ≤ ± 0,5% nhịp Bao gồm độ không tuyến tính, độ trễ, độ lệch 0 và giá trị kết thúc độ lệch (tương ứng với lỗi đo được theo IEC 61298-2). Tính phi tuyến tính (theo IEC 61298-2) ≤ ± 0,2% của BFSL nhịp Không lặp lại ≤ 0,1% nhịp
• Lỗi nhiệt độ ở -20 … +80 ° C (-4 … +176 ° F) Hệ số nhiệt độ trung bình của điểm 0 ≤ ± 0,2% nhịp / 10 K Những điều sau đây áp dụng cho kiểu M-11 có đo phạm vi 0 … 25 bar: ≤ ± 0,3% nhịp / 10 K Hệ số nhiệt độ trung bình của khoảng ≤ ± 0,2% nhịp / 10 K Sự ổn định lâu dài ≤ ± 0,2% nhịp / năm Thời gian phản hồi
• Cài đặt thời gian ≤ 4 ms
• Thời gian bật lại ≤ 15 ms
• Điều kiện hoạt động Bảo vệ chống xâm nhập (theo IEC 60529) Để bảo vệ chống xâm nhập, hãy xem “Kết nối điện” Bảo vệ chống xâm nhập được nêu trong đó chỉ áp dụng khi được cắm bằng cách sử dụng các đầu nối giao phối có bảo vệ sự xâm nhập. Chống rung (theo IEC 60068-2-6) 20 g (dưới cộng hưởng) Chống va đập (theo IEC 60068-2-27) 800 g (sốc cơ học) Tuổi thọ 10 triệu chu kỳ tải Nhiệt độ cho phép Trung bình: -40 … +100 ° C (-40 … +212 ° F) Môi trường xung quanh: -40 … +100 ° C (-40 … +212 ° F) 1) Bảo quản: -40 … +100 ° C (-40 … +212 ° F) 1) 1) Các thiết bị có ổ cắm cáp chỉ phù hợp với môi trường xung quanh và nhiệt độ bảo quản là -40 … +80 ° C (-40 … +176 ° F). Xử lý kết nối
• Model M-10
• Kích thước ren tiêu chuẩn EN 837 G ¼ B DIN EN ISO 1179-2 (trước đây là DIN 3852-E) G ¼ A 1) ANSI / ASME B1.20.1 ¼ NPT 1) An toàn quá áp tối đa 600 bar (8.000 psi)
• Model M-11
• Kích thước ren tiêu chuẩn – G ¼ B tuôn ra 1) 1) Chỉ có thể sử dụng các kết nối quy trình xả để đo dải từ 0 … 25 đến 0 … 600 thanh (0 … 500 đến 0 … 5.000 psi). Niêm phong G ¼ A: FPM / FKM G ¼ B: không có niêm phong ¼ NPT: không niêm phong G ¼ B xả: NBR 1) 1) Môi trường cho phép tối thiểu và nhiệt độ môi trường xung quanh -30 ° C (-22 ° F)
